Cours SSIAP 3 · Partie 2, Séquence 2

Études
de plans

Avant d'appliquer une méthode d'analyse de projet, le chef de service doit savoir lire un jeu de plans d'architecte : s'y repérer, reconstituer les volumes en trois dimensions et vérifier que les pièces graphiques d'un dossier sont complètes et cohérentes. Cette séquence pose les bases indispensables à la lecture des dossiers soumis à la commission de sécurité.

  • Séquence02 / P2
  • Durée référentiel22 h 00
  • DiplômeSSIAP 3
  • Fiches05
Vous maîtrisez déjà cette séquence ? Passez directement au QCM →
Cadre réglementaireLe contenu du dossier de sécurité d'un établissement recevant du public (ERP) et les pièces graphiques exigibles (notice descriptive, plans indiquant les largeurs de passage, dégagements, escaliers, sorties) sont fixés par l'article R 143-22 du Code de la construction et de l'habitation. Le contenu détaillé de ce dossier, et notamment les plans de coupe et de niveaux à fournir, est précisé par l'article GE 2 du règlement de sécurité contre l'incendie relatif aux établissements recevant du public.
ObjectifsÀ l'issue de cette séquence, vous devez être capable de : identifier les différents types de plans composant un dossier de projet (plan de situation, plan de masse, plans de niveaux, coupes, façades) ; comprendre la notion de volume et vous représenter mentalement un bâtiment en trois dimensions à partir de plans en deux dimensions ; lire une échelle de représentation et convertir une mesure sur plan en dimension réelle ; établir la concordance entre un plan, une coupe et une façade d'un même projet ; vous déplacer méthodiquement dans un niveau et passer d'un niveau à l'autre à l'aide des plans ; identifier la nature et la complétude des plans figurant dans un dossier soumis à la commission de sécurité ; détecter des anomalies ou incohérences entre les différentes pièces graphiques d'un dossier.
Fiche 01 · Dossier de projet

Les différents plans d'un dossier de projet

Pourquoi c'est importantChaque pièce graphique apporte une information différente et complémentaire : confondre leur rôle, c'est risquer de passer à côté d'une anomalie avant le dépôt d'une autorisation de travaux.

Un dossier de construction ou d'aménagement comprend plusieurs catégories de documents graphiques, dont la nature et le contenu minimal sont précisés par le règlement de sécurité ERP, à l'article GE 2. Chacun de ces plans répond à une question précise sur le projet : où se situe-t-il, comment s'implante-t-il, comment se distribue chaque niveau, quelles sont les hauteurs réelles, à quoi ressemblent les élévations extérieures.

Les pièces graphiques d'un dossier de projet
PlanCe qu'il représente
Plan de situationLocalisation de l'établissement dans son environnement urbain : rues, accès, voisinage.
Plan de masseImplantation du ou des bâtiments sur le terrain, voies d'accès, façades accessibles aux engins de secours.
Plans de niveauxVue de dessus de chaque étage : distribution des locaux, circulations, dégagements.
Plans de coupeSection verticale du bâtiment : hauteurs de niveaux, mezzanines, planchers intermédiaires.
Plans de façadeÉlévations extérieures : isolement, baies, accès des secours.
À retenirUn dossier de sécurité complet doit permettre à la commission de vérifier les conditions d'accessibilité des engins de secours, la présence de bâtiments tiers, et la ou les solutions retenues pour l'évacuation de chaque niveau, article GE 2.

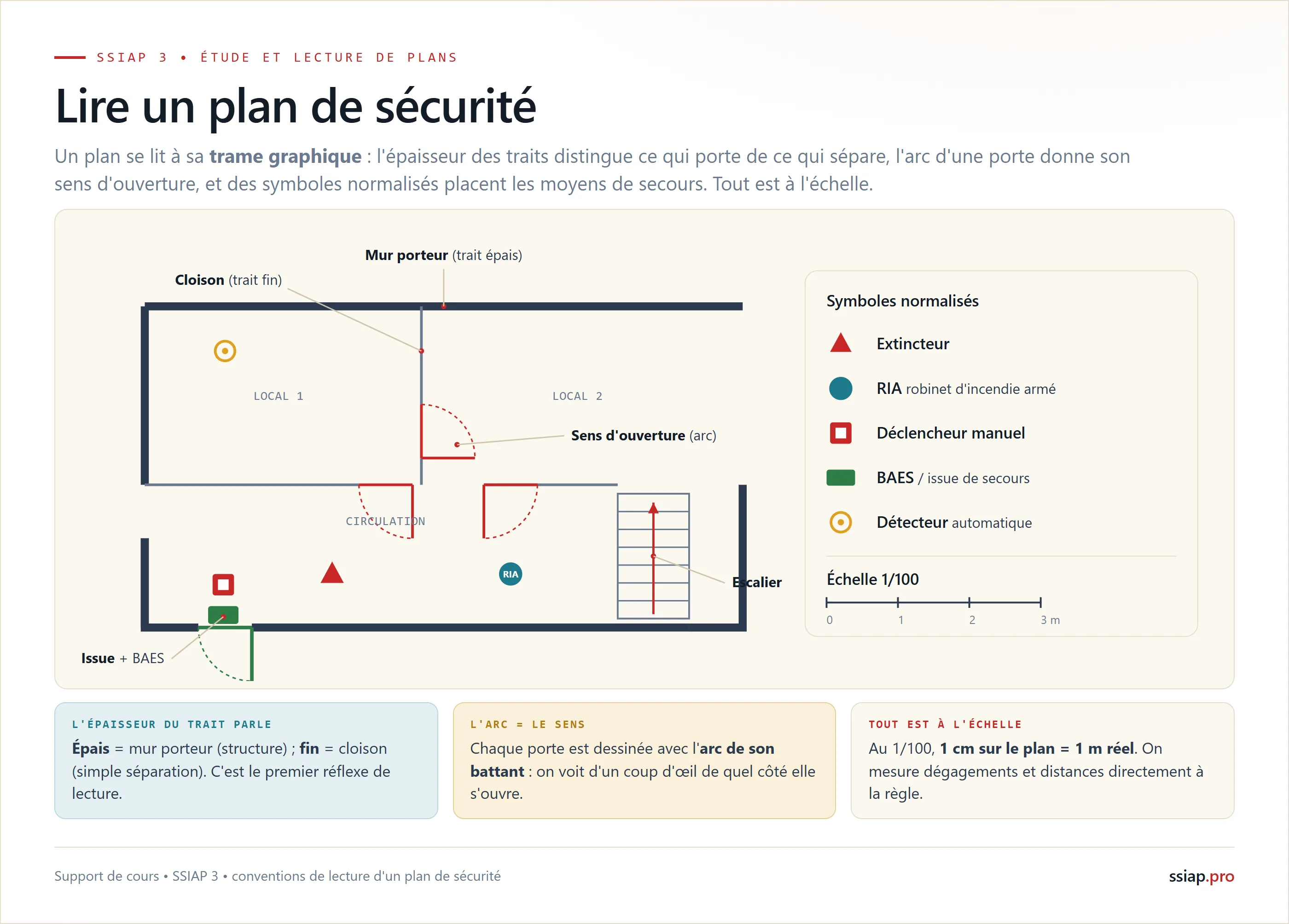

Lire un plan de sécurité : mur porteur en trait epais et cloison en trait fin, sens d'ouverture des portes en arc, symboles normalisés des moyens de secours, échelle 1 sur 100
Lire un plan de sécurité

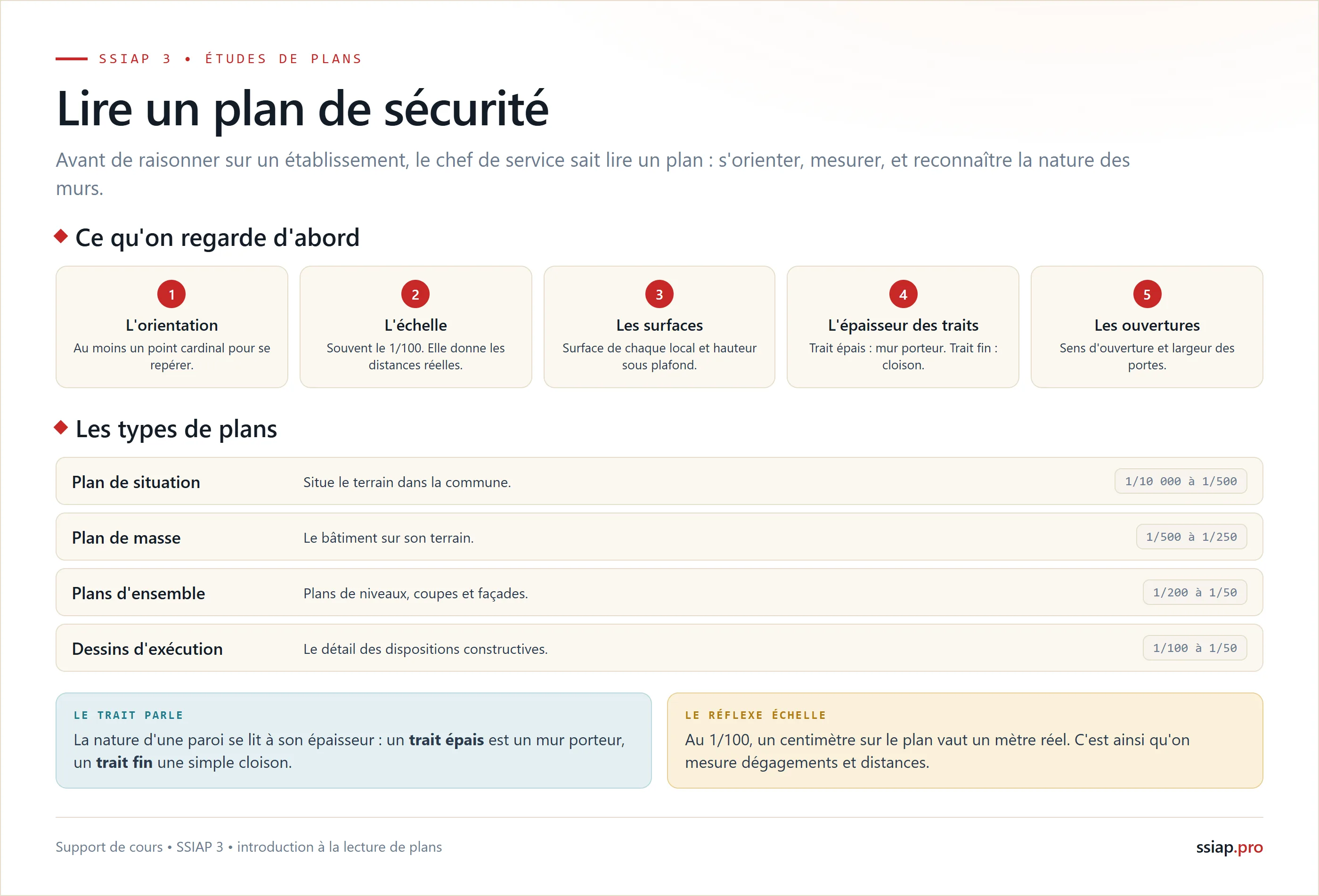

Lire un plan de sécurité : la méthode de lecture et les types de plans avec leurs échelles
Lire un plan de sécurité
Fiche 02 · Représentation

Volumes et échelles de représentation

Pourquoi c'est importantUn plan reste une abstraction en deux dimensions : sans savoir reconstituer les volumes réels et convertir une échelle, on ne peut ni vérifier une hauteur de niveau ni chiffrer une largeur de dégagement.

La lecture de plans 2D exige de reconstituer mentalement les volumes réels du bâtiment : hauteur sous plafond, hauteur de niveau, présence de trémies, de doubles hauteurs ou de mezzanines. Cette capacité de représentation dans l'espace est renforcée par la lecture combinée des plans de niveaux et des coupes : un vide visible en plan, trémie d'escalier ou atrium, doit être retrouvé et quantifié en coupe.

Les plans sont dessinés à une échelle réduite par rapport à la réalité, exprimée sous la forme d'un rapport, par exemple 1/100, 1/50 ou 1/200. Le chef de service doit savoir convertir une longueur mesurée sur le plan en dimension réelle : une longueur de 2 cm sur un plan à l'échelle 1/100 représente 2 mètres réels.

  • Plans de masse : échelle réduite, généralement 1/500 ou 1/200.
  • Plans de niveaux : échelle intermédiaire, généralement 1/100 ou 1/50.
  • Détails techniques : grande échelle, généralement 1/20 ou 1/10.
  • Méthode de conversion : mesure relevée au plan multipliée par le dénominateur de l'échelle.
Exemple : sur un plan de niveau à l'échelle 1/50, un dégagement mesuré à 2,4 cm correspond à une largeur réelle de 1,20 mètre, soit deux unités de passage.
Fiche 03 · Lecture croisée

Conventions graphiques et concordance des pièces

Pourquoi c'est importantUne erreur de lecture des conventions graphiques, ou une incohérence non détectée entre plan et coupe, peut faire passer un dossier incomplet devant la commission de sécurité.

Un plan d'architecte utilise des conventions graphiques normalisées : traits d'épaisseur variable selon la nature de l'élément représenté (murs porteurs, cloisons, éléments existants ou projetés), hachures et trames pour différencier les matériaux, symboles normalisés pour les portes, fenêtres, sanitaires et équipements techniques. La maîtrise de ces conventions est indispensable pour ne pas mésinterpréter un plan.

01

Codes graphiques

Épaisseur des traits, hachures, symboles normalisés : la clé pour distinguer l'existant du projeté, un mur porteur d'une cloison, une porte d'une baie vitrée.

02

Vérification croisée

Un élément représenté en plan, une trémie, une paroi, doit être retrouvé, à la bonne cote, dans la coupe et éventuellement dans la façade correspondante.

Cette vérification croisée entre plan, coupe et façade permet de détecter des erreurs de dessin ou des incohérences entre versions successives d'un même dossier : une trémie représentée en plan mais absente en coupe, ou une hauteur de niveau incompatible avec le nombre de fenêtres visibles en façade, sont des anomalies classiques à rechercher systématiquement.

Lire le plan d'accueil des secours · SDIS de Maine-et-Loire

Il reste 2 fiches dans cette séquence

Voici ce qu'elles couvrent.

  1. Fiche 04 · Repérage

    Se déplacer dans un niveau et entre niveaux

  2. Fiche 05 · Contrôle du dossier

    Le dossier de sécurité et l'application pratique

    Notions traitées : Code de la construction et de l'habitation
