Le SMSI, le bras armé du SSI
Le SMSI est défini par l'article MS 59 comme l'ensemble des équipements qui assurent les fonctions de mise en sécurité d'un bâtiment à partir des informations transmises par le système de détection incendie (SDI) ou d'un ordre manuel. Il assure quatre fonctions principales.
Compartimentage
Fermeture des DAS coupe-feu (clapets, portes) pour empêcher la propagation du feu et des fumées d'un volume à l'autre.
Désenfumage
Ouverture ou fermeture des volets et exutoires pour évacuer les fumées et maintenir des cheminements praticables.
Évacuation
Déverrouillage des issues de secours et diffusion de l'alarme générale d'évacuation vers les occupants.
Arrêts techniques
Mise à l'arrêt de certaines installations (ventilation, monte-charges, etc.) dont le fonctionnement aggraverait le sinistre.

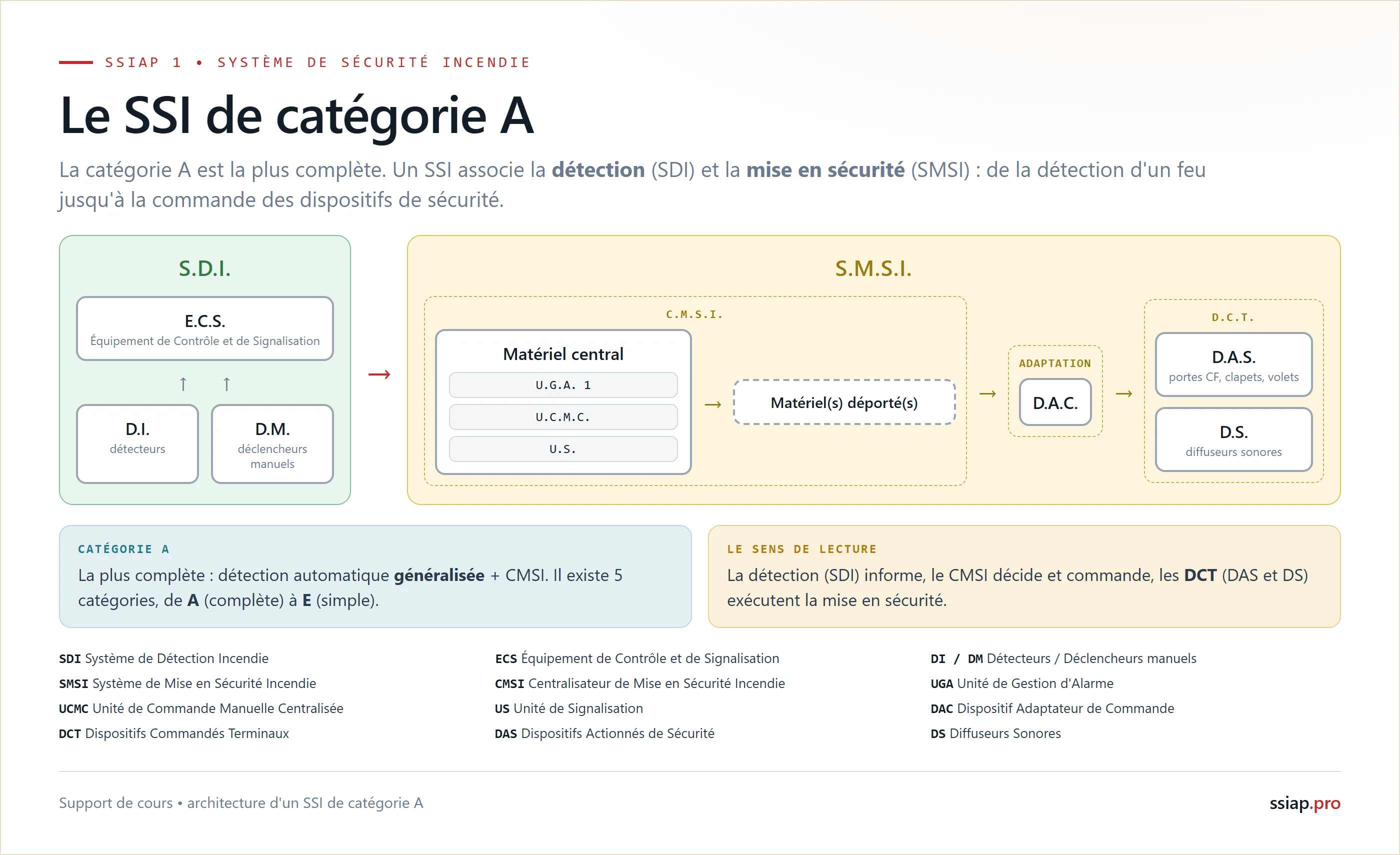

Le CMSI et ses unités fonctionnelles

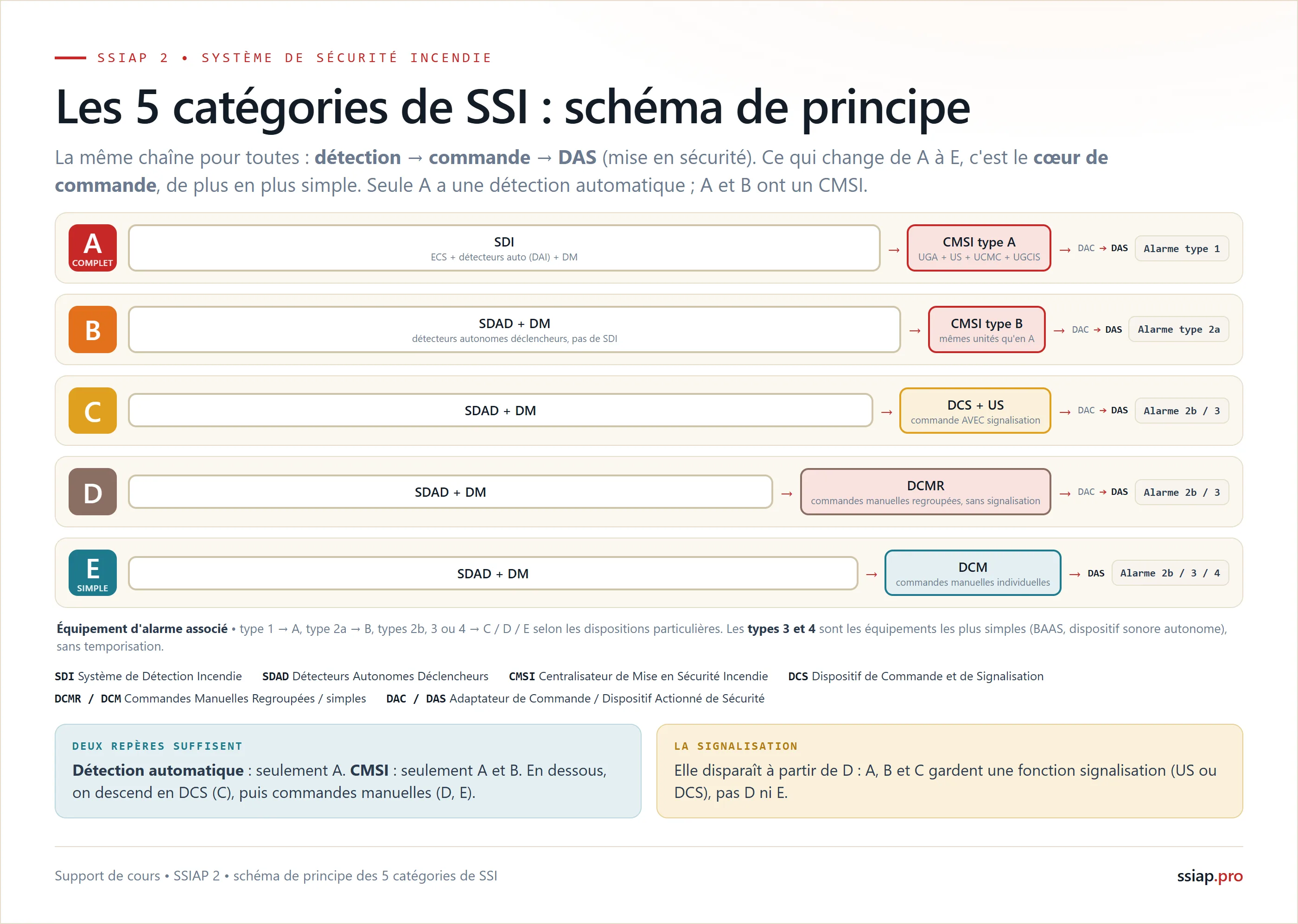

Le CMSI est l'équipement central du SMSI. Il reçoit les ordres provenant du SDI, ou un déclenchement manuel, et les redistribue vers les DAS répartis dans le bâtiment. Il est obligatoire dans les SSI de catégorie A et B ; les catégories C, D et E se contentent d'équipements simplifiés. La norme NF S 61-934 distingue deux types de CMSI : le type A, associé à un SSI de catégorie A, et le type B, associé à un SSI de catégorie B.
| Unité | Fonction |
|---|---|
| Unité de signalisation (US) | Affiche l'état des DAS et des fonctions de mise en sécurité (voyants). |
| Unité de gestion d'alarme (UGA) | Gère le déclenchement et la diffusion de l'alarme générale d'évacuation. |
| Unité de gestion centralisée des issues de secours (UGCIS) | Centralise le déverrouillage et le verrouillage des issues de secours. |
| Unité de commande manuelle centralisée (UCMC) | Permet de déclencher manuellement chaque fonction de mise en sécurité, DAS par DAS ou zone par zone. |
Les DAS et le DAC
Un DAS (dispositif actionné de sécurité) est un équipement mécanique ou électromécanique commandé par le SMSI pour exécuter physiquement une fonction de mise en sécurité, conforme à la norme NF S 61-937. Exemples courants :
- Clapets coupe-feu : assurent le compartimentage, fermés en position de sécurité.
- Volets de désenfumage : assurent le désenfumage, ouverts ou fermés en position d'attente selon l'application.
- Portes coupe-feu à fermeture automatique.
- Dispositifs de déverrouillage des issues de secours.
Un DAC (dispositif adaptateur de commande) assure l'interface électrique entre le CMSI et un DAS lorsque celui-ci ne peut être raccordé directement (adaptation de tension, de courant ou de protocole). Il fait partie des équipements de commande visés par la norme NF S 61-938, qui couvre également les dispositifs de commande manuelle (DCM), les dispositifs de commande manuelle regroupés (DCMR) et les dispositifs de commande spécifiques (DCS).
Les automatismes du SMSI et la temporisation
L'article MS 60 précise les règles de déclenchement automatique des DAS : le désenfumage est commandé automatiquement par la détection incendie lorsque la disposition l'impose, sauf dans les cages d'escalier, où la commande reste manuelle uniquement. Pour un SSI de catégorie A, le déclenchement des DAS s'effectue sans temporisation. Le déverrouillage automatique des issues de secours intervient dès le déclenchement du processus d'alarme générale, de façon immédiate et sans temporisation lorsque l'équipement d'alarme est de type 1 associé à une détection automatique.
Plus la catégorie de SSI est élevée, A étant la plus complète, plus les automatismes sont rapides et moins ils tolèrent de temporisation : une cohérence directe avec le niveau de risque du bâtiment concerné.
