Cours SSIAP 1 · Partie 3, Séquence 1

Les installations
électriques

Une installation électrique mal conçue peut elle-même provoquer un incendie ; à l'inverse, certaines installations doivent continuer à fonctionner pendant le sinistre. Cette séquence en explique la source d'alimentation : ce que la séquence 7 de la partie 2 (éclairage de sécurité) présentait côté lumière, celle-ci le présente côté électricité.

  • Séquence01 / P3
  • Durée référentiel1 h 00
  • DiplômeSSIAP 1
  • Fiches06
Vous maîtrisez déjà cette séquence ? Passez directement au QCM →
Fiche 01 · Cadre

2 objectifs, 3 sources

Pourquoi c'est importantLe risque électrique est l'une des causes principales d'incendie dans les établissements. Mais paradoxalement, certaines installations électriques doivent continuer à fonctionner pendant un incendie : comprendre cette tension entre risque et nécessité est la clé de toute la séquence.

Le chapitre EL du règlement de sécurité fixe deux objectifs aux dispositions relatives aux installations électriques : éviter qu'elles ne provoquent elles-mêmes un incendie (échauffement, court-circuit, arc électrique), et permettre le fonctionnement des installations de sécurité lorsqu'un incendie survient (article EL 1).

01

Source normale

Le branchement normal sur le secteur, d'origine d'un fournisseur d'électricité, qui permet l'exploitation courante de l'établissement.

02

Source de remplacement

Le déclenchement d'un groupe électrogène qui prend le relais en cas de défaillance du réseau, pour poursuivre l'exploitation. L'ensemble est appelé "source normal-remplacement".

Source de sécuritéBatterie d'accumulateurs ou groupe moteur thermique générateur (GMTG), elle se met en route dès la défaillance de la source normale ou de remplacement, pour permettre au public et au personnel d'évacuer en toute sécurité, et faciliter l'intervention des secours. Elle doit fonctionner au moins 1 heure.
Cas réelLe 18 janvier 2010, un condensateur défectueux dans le tableau électrique général du sous-sol d'un hôpital de Bron (Rhône) part en feu. Les fumées envahissent les étages supérieurs : 240 personnes évacuées, sans qu'aucune flamme ne soit jamais visible dans les étages concernés. Une défaillance électrique invisible peut suffire à vider un bâtiment entier.Source : BARPI/ARIA n°38010, aria.developpement-durable.gouv.fr

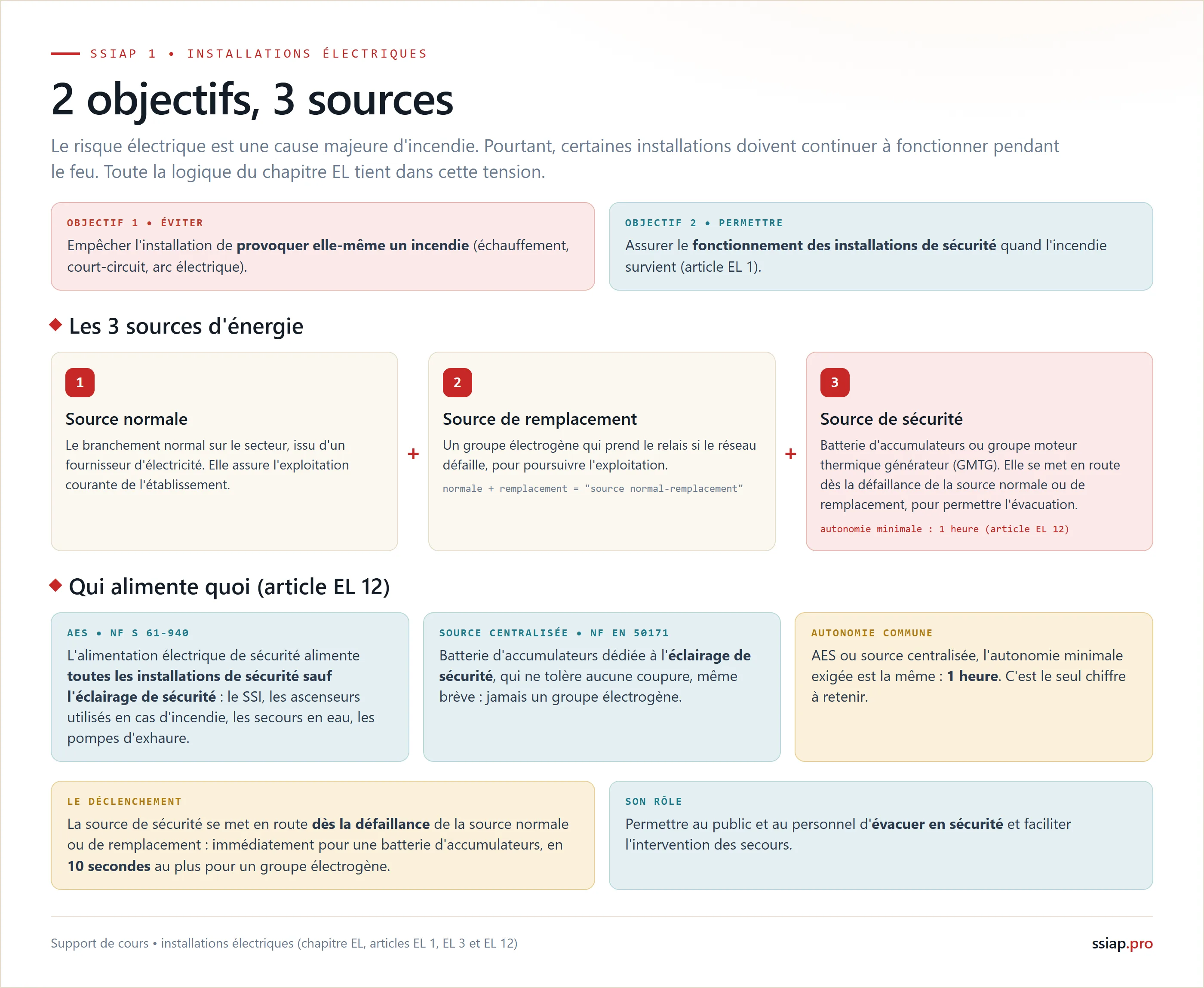

Les installations électriques : 2 objectifs (éviter que l'installation provoque un incendie, permettre le fonctionnement des installations de sécurité) et 3 sources : normale, remplacement (groupe électrogène), sécurité (batterie d'accumulateurs ou GMTG, autonomie minimale 1 heure, article EL 12)
Électricité : deux objectifs, trois sources
Fiche 02 · Continuité

Le maintien de l'alimentation des installations de sécurité

Installations de sécuritéCelles qui doivent être mises ou maintenues en service pour assurer l'évacuation du public et faciliter l'intervention des secours : l'éclairage de sécurité, les installations du système de sécurité incendie (SSI), les ascenseurs devant être utilisés en cas d'incendie, les secours en eau (surpresseurs, pompes de réalimentation, compresseurs d'air des sprinkleurs), les pompes d'exhaure, et d'autres équipements spécifiques (article EL 3).

Pour rester opérationnelles même en cas de défaillance de l'alimentation normale, ces installations suivent deux régimes distincts, mais avec la même exigence d'autonomie.

EL 12

AES

Alimentation électrique de sécurité, conforme à la norme NF S 61-940, pour toutes les installations de sécurité à l'exception de l'éclairage de sécurité.

EL 12

Source centralisée

Batterie d'accumulateurs conforme à la norme NF EN 50171, dédiée à l'éclairage de sécurité (déjà étudié en détail à la séquence 7 de la partie 2).

Un seul chiffre à retenirQue ce soit l'AES ou la source centralisée de l'éclairage de sécurité, l'autonomie minimale exigée est la même : 1 heure.

Si l'éclairage normal vient à manquer (panne, coupure liée au sinistre), le public doit pouvoir continuer à s'orienter : c'est le rôle de l'éclairage de sécurité. Un défaut signalé sur son alimentation (BAES en anomalie, source centralisée en défaut) doit être traité avec la même vigilance qu'une panne de l'éclairage normal : c'est précisément dans ce scénario combiné qu'il doit prendre le relais.

Fiche 03 · Câblage

Les conducteurs électriques

Les canalisations qui alimentent les installations de sécurité sont réalisées en câble résistant au feu (type CR1-C1) et restent indépendantes des autres canalisations. Les traversées de parois par des canalisations électriques sont obturées de manière à ne pas diminuer le degré coupe-feu de la paroi traversée.

À savoirToutes les installations à haute tension sont interdites dans les ERP et dans les IGH.

Comme pour les éléments de construction, un câble se caractérise par deux notions distinctes : sa réaction au feu (sa capacité à ne pas propager les flammes) et sa résistance au feu (sa capacité à continuer de fonctionner au cœur d'un incendie). Un câble qui est C1 est toujours C2 : la bonne résistance inclut la résistance ordinaire.

Réaction

C1 / C2

C2 : le câble ne propage pas la flamme au-delà d'une longueur limitée. C1 : ni le câble ni la "botte" de câbles dont il fait partie ne propagent l'incendie au-delà d'une certaine longueur.

Résistance

CR1 / CR2

CR2 : résistance ordinaire au feu. CR1 : le câble continue d'assurer ses fonctions quel que soit le degré de l'incendie, un impératif pour les canalisations de sécurité.

Au niveau européen, la réaction au feu des câbles électriques se classe en sept niveaux : Aca, B1ca, B2ca, Cca, Dca, Eca, Fca, du plus au moins performant.

Autorisé / interditSont autorisés : câbles triples 3 x 1,5 mm², prises avec terre, prises multiples avec terre, boîtes de dérivation. Sont interdits : câbles "scindex" 2 x 1,5 mm², enrouleurs, prises (simples ou multiples) sans terre.

Un point de vigilance très concret pour une ronde : un enrouleur non déroulé complètement présente un risque incendie majeur, car le câble enroulé s'échauffe par effet Joule sans pouvoir dissiper la chaleur.

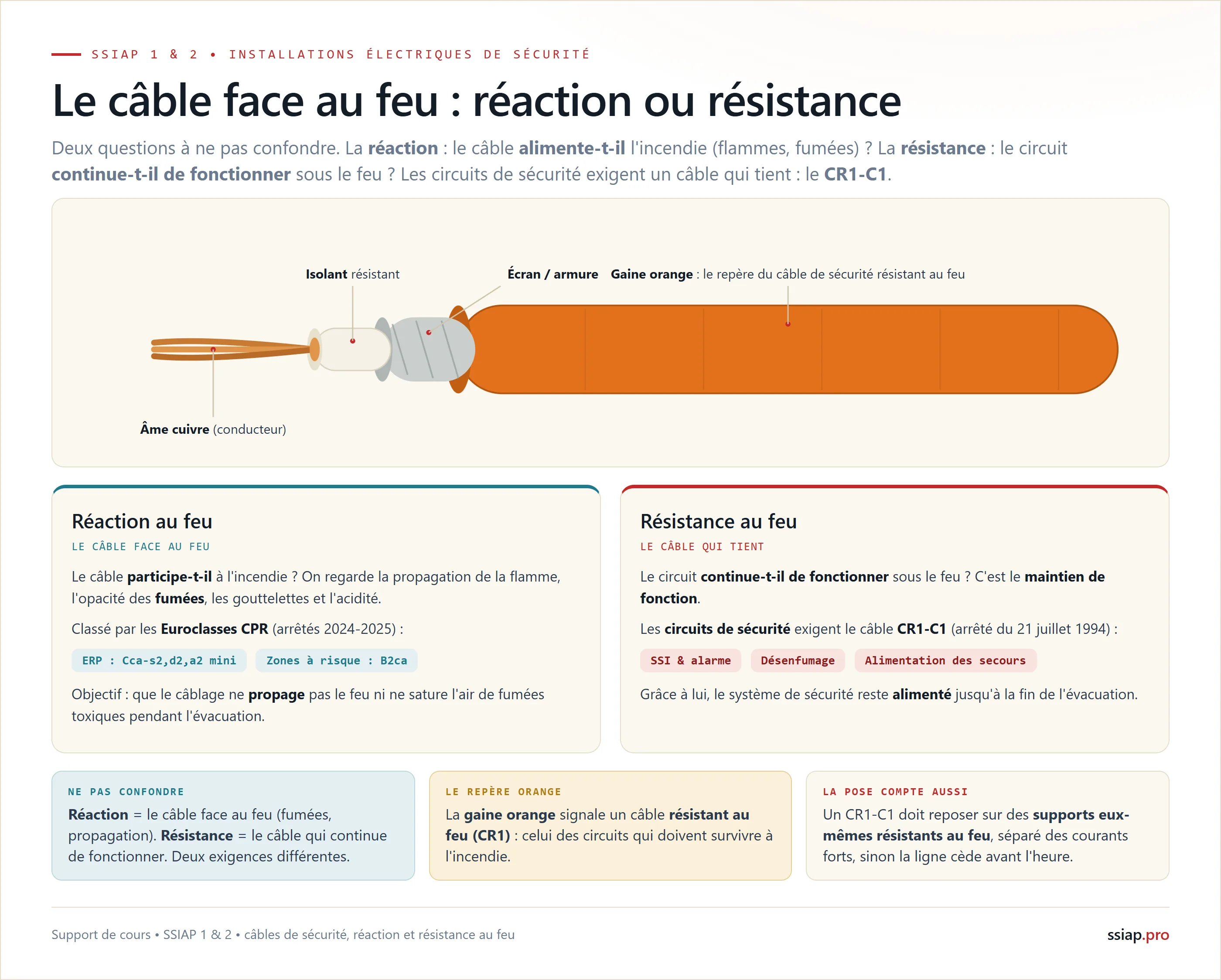

Le câble de sécurité face au feu : réaction (Euroclasses CPR, de Cca à B2ca depuis 2024) et résistance au feu (CR1-C1, maintien de fonction des circuits de sécurité), avec la coupe d'un câble à gaine orange (ame cuivre, isolant, écran)
Câbles de sécurité : réaction et résistance au feu (CR1-C1)

Il reste 4 fiches dans cette séquence

Voici ce qu'elles couvrent.

  1. Fiche 04 · Mise hors tension

    La coupure de l'énergie par les organes de coupure d'urgence

  2. Fiche 05 · Qui a le droit

    Habilitation des intervenants en électricité

  3. Fiche 06 · Matériel

    Les 2 sources électriques de sécurité

  4. Fiche 07 · Production sur site

    Le photovoltaïque, l'angle mort du chapitre EL
