Cours SSIAP 1 · Partie 3, Séquence 4

Colonnes sèches
et humides

Faire gagner un temps précieux aux sapeurs-pompiers dans les étages élevés, sans dérouler de longs tuyaux depuis la rue : c'est tout le rôle de ces canalisations fixes. L'agent SSIAP n'en assure pas l'entretien technique, mais doit savoir les identifier et participer à leur surveillance de premier niveau.

  • Séquence04 / P3
  • Durée référentiel1 h 00
  • DiplômeSSIAP 1
  • Fiches05
Vous maîtrisez déjà cette séquence ? Passez directement au QCM →
Vidéo · 3 min 59

Colonnes sèches et humides : du poteau à l'étage

Fiche 01 · Définition

La colonne sèche : définition et principe

Colonne sècheCanalisation rigide fixe, verticale, installée à demeure et qui reste vide en exploitation normale, d'où son nom. Elle n'est mise en eau qu'au moment de l'intervention, par les sapeurs-pompiers eux-mêmes, qui la raccordent en pied de bâtiment à un poteau ou une bouche d'incendie public.

Son rôle est de faire gagner un temps précieux aux équipes de secours : plutôt que de dérouler des tuyaux depuis la voie publique jusqu'à l'étage sinistré, les pompiers alimentent directement la colonne, et chaque niveau dispose d'une prise prête à recevoir une lance.

Article MS 18Des colonnes sèches sont exigées à partir d'un plancher bas situé à plus de 18 mètres du niveau de la voie accessible aux engins des sapeurs-pompiers. Pour les demandes d'autorisation de travaux déposées avant le 1er juin 2027, c'est dès que des locaux à risques importants sont aménagés dans ces étages ; pour celles déposées à partir de cette date, c'est dans chaque escalier protégé, dès que le plancher bas du dernier niveau dépasse 18 mètres.

Une colonne est dite montante si elle dessert des niveaux supérieurs, descendante si elle dessert des niveaux inférieurs (sous-sols) ; dans ce dernier cas, il doit exister 2 colonnes distinctes, une montante et une descendante. Il doit y avoir une colonne sèche par escalier.

Le fonctionnement des colonnes sèches

Fiche 02 · Articles MS 19 à MS 21

Composition d'une colonne sèche

Une colonne sèche comprend 3 éléments : un ou plusieurs raccords d'alimentation en pied de bâtiment, la canalisation elle-même (diamètre 65 mm pour les cas courants, 100 mm pour les risques importants), et des prises d'incendie à chaque niveau desservi.

Diamètre de la colonnePrise(s) d'incendie par niveau
65 mm1 prise simple (1 x 40 mm) ou 1 prise double (2 x 40 mm)
100 mm1 prise double (2 x 40 mm) et 1 prise simple (1 x 65 mm)
Article MS 19Le raccord d'alimentation est placé en un endroit facilement accessible aux sapeurs-pompiers, sur la façade la plus proche des bouches ou poteaux d'incendie. Il est signalé, une pancarte indique l'escalier ou le dispositif d'accès desservi, et son regroupement avec d'autres raccords est interdit sauf cas particulier. Le cheminement vers la bouche ou le poteau ne doit pas dépasser 60 mètres.

Un dispositif de vidange et de purge d'air est obligatoire (article MS 21) : il évite que l'eau ne stagne dans la canalisation après usage, ce qui limite les risques de corrosion et de gel. Les prises d'incendie sont placées dans les cages d'escalier ou leurs dispositifs d'accès (article MS 20), et un dispositif anti-coup de bélier protège l'installation lors de la mise en eau.

Fiche 03 · Article MS 22

La colonne en charge (humide)

Colonne en charge (humide)À l'inverse de la colonne sèche, elle est maintenue en eau sous pression en permanence, grâce à un dispositif d'alimentation dédié : réservoir en charge, surpresseur, pompe. Elle peut être imposée dans certains établissements importants, notamment les immeubles de grande hauteur, où le délai de mise en eau depuis l'extérieur serait trop long.

L'installation comprend un réservoir d'eau, un dispositif d'alimentation, et une colonne en charge par escalier ; en IGH, ses prises sont placées dans les dispositifs d'intercommunication. Elle comporte à chaque niveau une prise simple de 65 mm et une prise double de 40 mm. La colonne est installée dans une zone protégée et protégée contre le gel.

CritèreColonne sècheColonne en charge (humide)
Contenu en exploitation normaleVideRemplie d'eau sous pression
Mise en eauPar les pompiers, raccord extérieurPermanente, dispositif dédié
AlimentationPoteau/bouche d'incendie publicRéservoir, surpresseur ou pompe
Risque de gelNul (conduit vide)À surveiller (conduit en eau)

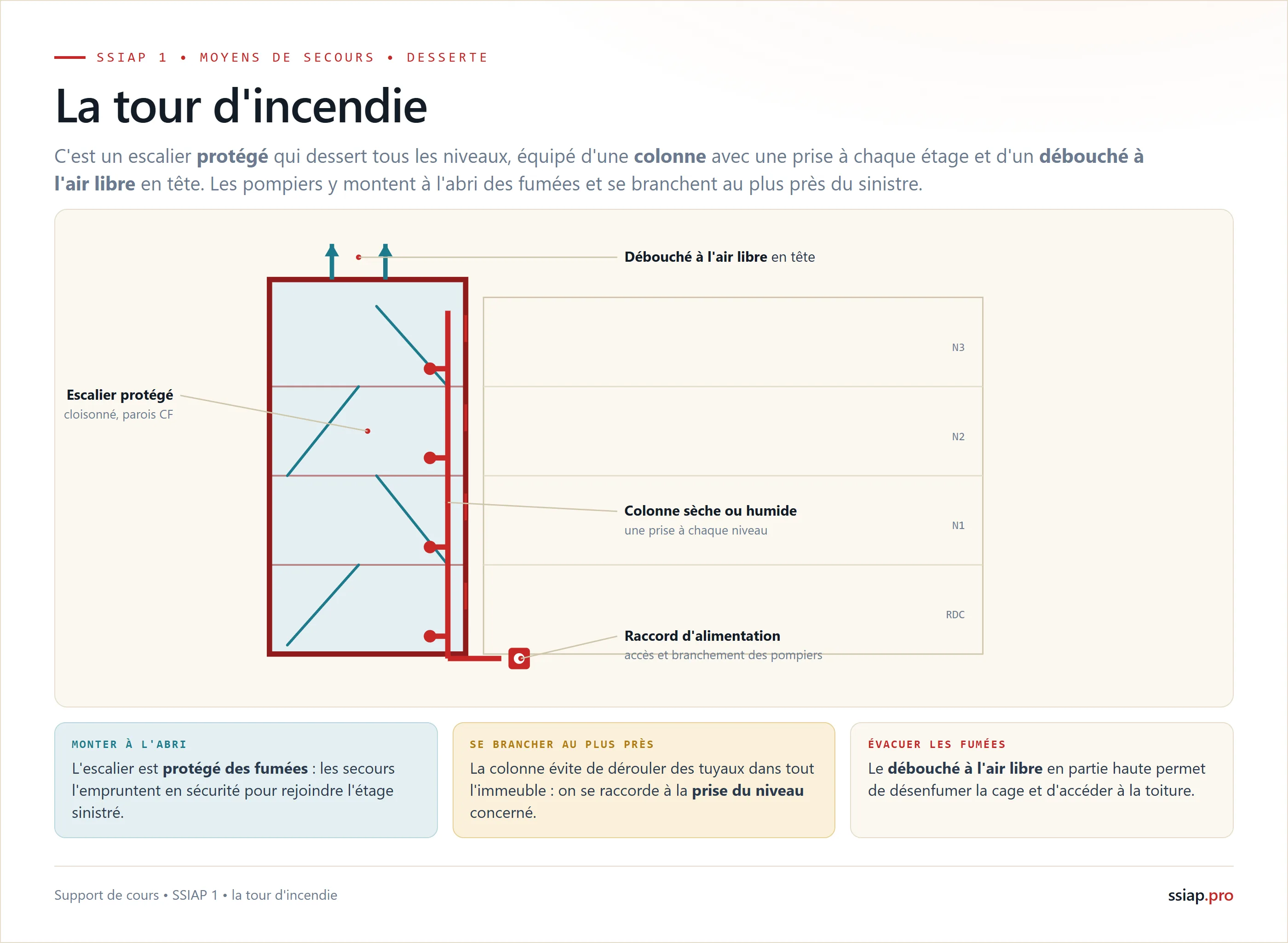

La tour d'incendie : un escalier protégé desservant tous les niveaux, équipé d'une colonne avec une prise à chaque étage et d'un débouché à l'air libre en tête
La tour d'incendie

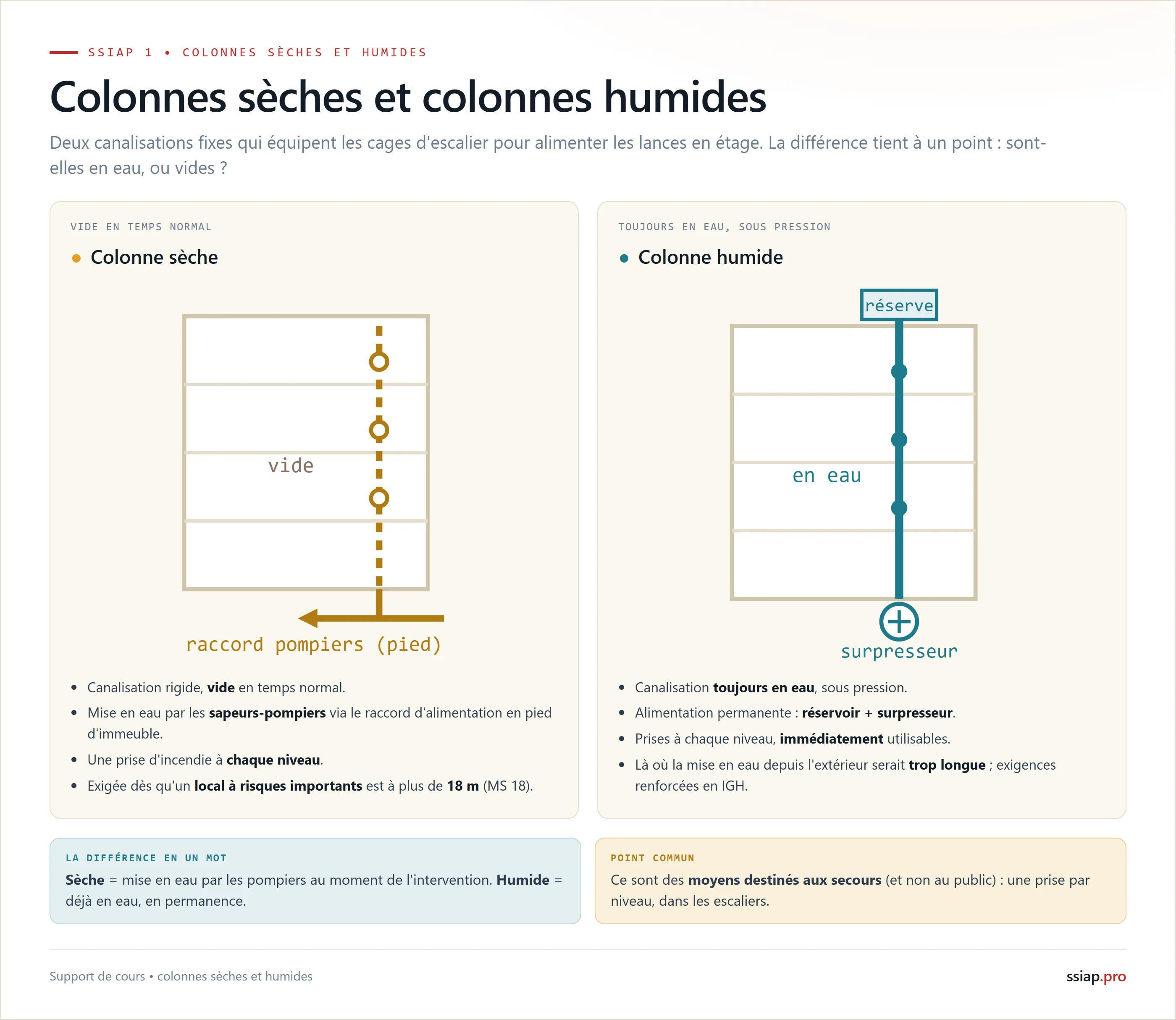

Coupe comparée d'une colonne sèche (canalisation vide, mise en eau par les pompiers via le raccord en pied d'immeuble) et d'une colonne humide (toujours en eau sous pression, alimentée par réservoir et surpresseur, pour les immeubles de grande hauteur)
Colonnes sèches et humides : la comparaison
Fiche 04 · Articles MS 23 et MS 24

Alimentation et réalimentation

Article MS 23 · AlimentationLe dispositif d'alimentation doit assurer en permanence, pendant le temps requis pour la stabilité au feu du bâtiment (minimum 1 heure), un débit horaire de 60 m³ sous une pression statique comprise entre 4,5 et 8,5 bars. Chaque colonne est alimentée de manière indépendante à partir de la nourrice, en aval des surpresseurs.
Article MS 24 · RéalimentationLes colonnes en charge doivent pouvoir être réalimentées par les services de secours à partir de 2 orifices de 65 mm dotés de vannes, placés au niveau d'accès des sapeurs-pompiers et à moins de 60 mètres d'une bouche ou d'un poteau d'incendie. Ces orifices portent l'inscription "Réalimentation des colonnes en charge, pression : ... bar".

En IGH, les exigences sont renforcées : réservoir d'eau d'au moins 120 m³ réservés au service incendie (60 m³ dans certains cas), débit minimal de 1000 litres/minute sous une pression comprise entre 7 et 9 bars, dans chaque colonne et à n'importe quel niveau.

Il reste 1 fiche dans cette séquence

Voici ce qu'elles couvrent.

  1. Fiche 05 · Registre de sécurité

    Entretien et surveillance
