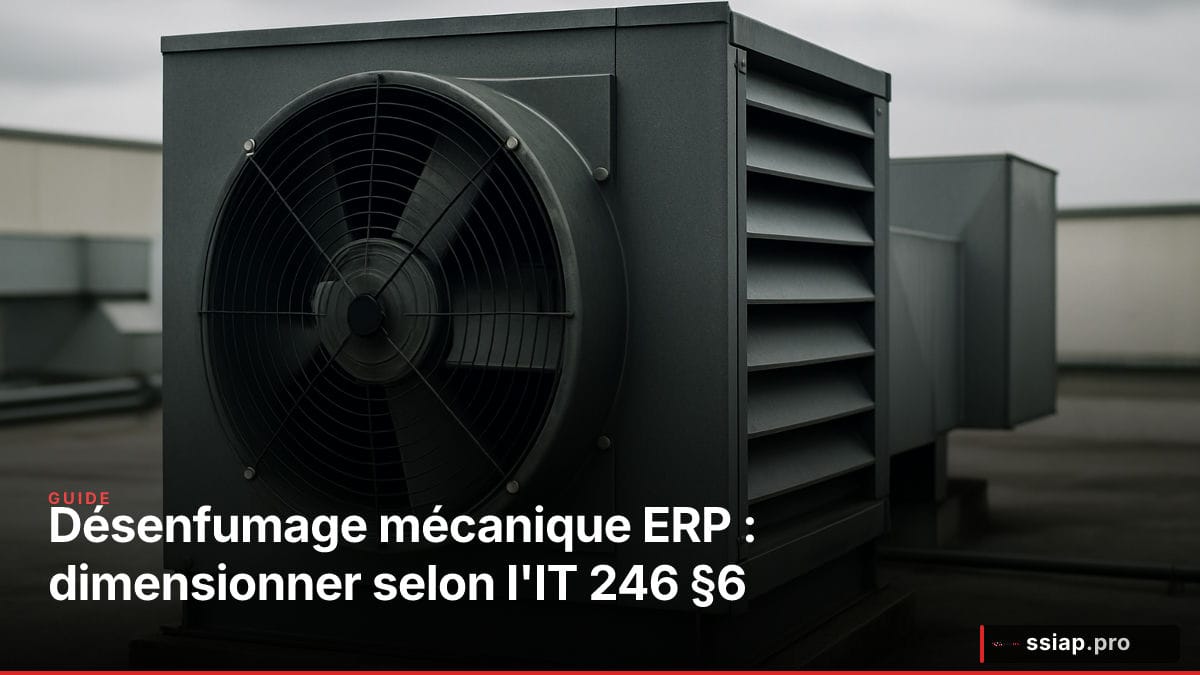

Ventilateur d'extraction mécanique de désenfumage sur toiture ERP — sécurité incendie IT 246

Désenfumage mécanique ERP : dimensionner l'extraction selon l'IT 246 §6

Le désenfumage mécanique par extraction (IT 246 §6) s'applique quand le désenfumage naturel est impossible. Calcul du débit (α × S), amenée d'air, CCF/VCF, ventilateurs F400 — points de contrôle SSIAP.

Mickael Mingeau profile image
par Mickael Mingeau
2 mn de lecture
Partager cet article :

Le désenfumage mécanique par extraction est imposé dans les ERP lorsque le désenfumage naturel est impossible ou insuffisant (bâtiments profonds, façades insuffisantes, locaux en sous-sol). Il est régi par l'Instruction Technique n° 246 (IT 246), §6, annexée à l'arrêté du 22 mars 2004. Cette page détaille les règles de dimensionnement et les points de contrôle essentiels.

Quand recourir au désenfumage mécanique ?

Le désenfumage mécanique est imposé :

  • Lorsque le désenfumage naturel ne peut être mis en œuvre (pas de façade libre, bâtiment semi-enterré)
  • Dans les locaux en sous-sol recevant du public (R143-69 CCH)
  • Dans les parkings couverts soumis à l'IT 247
  • Lorsque la superficie du local dépasse 1 000 m² (passage en classes selon IT 246 §7.1.4, 2°)

Débit nominal d'extraction (IT 246 §6)

Le débit nominal d'un extracteur mécanique pour un canton de désenfumage est calculé selon la formule :

q = α × S

où :

  • q = débit d'extraction en m³/h
  • α = taux d'extraction minimal (0,3 m/s pour les locaux courants hors locaux à risques particuliers)
  • S = superficie du canton en m²

En pratique, le débit minimal correspond à 6 renouvellements d'air par heure pour les locaux courants, avec un débit plancher de 5 000 m³/h par extracteur (certaines configurations).

Amenée d'air compensatoire (IT 246 §6.3)

Tout système de désenfumage mécanique doit être accompagné d'une amenée d'air pour éviter la dépression excessive qui pénaliserait l'extraction. La surface des amenées d'air doit être au moins égale à 50 % de la section géométrique des bouches d'extraction. L'amenée d'air peut être naturelle (ouvrant en façade, registre en partie basse) ou mécanique (caissons soufflant).

Conduits et réseau : CCF et VCF

Les conduits de désenfumage traversant plusieurs compartiments coupe-feu ou cantons doivent être munis :

  • De clapets coupe-feu (CCF) commandés par le SMSI lorsque les conduits traversent des parois de recoupement
  • De volets coupe-feu (VCF) lorsque les gaines de ventilation normale sont utilisées en désenfumage

Ces DAS (dispositifs actionnés de sécurité) doivent être positionnés au droit de chaque franchissement de paroi et commandés par le CMSI depuis l'UCMC ou automatiquement via le SDI.

Ventilateurs de désenfumage : alimentation et résistance au feu

Les extracteurs mécaniques de désenfumage doivent :

  • Être alimentés depuis une source de sécurité (AES) — batteries d'accumulateurs ou GES
  • Fonctionner à 400 °C pendant 2 heures minimum (ventilateurs F400/2h conformes NF EN 12101-3)
  • Être munis d'un dispositif de commande accessible au PCSI et manœuvrable depuis l'UCMC

Points de contrôle SSIAP

Lors de la ronde ou de la vérification du SSI, l'agent SSIAP doit vérifier :

  • L'état des volets et clapets de désenfumage (position repos, commande manuelle opérationnelle)
  • L'alimentation électrique de sécurité des extracteurs
  • La signalisation de défaut sur le CMSI (alarme technique)
  • La propreté des grilles d'amenée d'air (colmatage = réduction du débit d'extraction)

→ Calculateur désenfumage naturel SUE/SGO
